一、产品简介：

智能磨音测量仪WHFR-DL-01是由武汉新仪自动化工程有限公司研制开发的最新一代磨音测量设备，它具有调试简单、稳定性能好、数字化、报警值可设定等优点。本仪器体积小巧，安装方便，测量精准，可靠性高，适合水泥，矿山，选料厂，机械操作控制用。人机操作界面采用了薄膜开关面板，此外，本系列产品在业内首创了液晶显示界面，操作及测量内容一目了然，更方便了工作人员操作与观察。产品外壳采用全密封式，防尘效果佳。使用本产品可提高磨机的平均台时产量，降低电耗，减轻工人的劳动强度，延长研磨体和衬板的寿命，减少衬板螺丝的断裂，也可通过分贝报警控制机械运转工作。

二、工作原理：

智能磨音测量仪通过安装在现场的特殊结构的探头，接收磨机和机械设备发出的声音，经屏蔽电缆传输到仪器，转换为数字分贝百分比显示，同时输出与分贝值成比例的4~20 mA电流信号供后端DCS系统采集使用。分贝值与磨内物料填充量成反比，正比于磨机发出的声音和机械设备发出的声音，因此它能定量的测量磨机负荷的大小。操作人员可以根据磨音的高低控制各种入磨原料的流量，从而实现对磨机负荷的控制，使磨机产量提高，电耗最低。也可以通过声音来控制机械的操作流程。其内部具有矫正信号源，以便维护人员检查维护，并具有声光报警装置，可以提醒操作人员及时作出处理。

三、性能指标：

1、测量范围：100~140db

2、探头阻抗：600Ω±15%

3、频响：50~18，000HZ

4、灵敏度：73dB±2 dB

5、输出声强信号：4~20mA

6、测量误差：±0.1%

7、模数转换：10 位A/D

8、数模转换：10位D/A

9、恒流精度： 负载变化时，输出电流变化优于0.5％

10、工作温度： － 20℃～＋40℃

11、环境湿度： ＜ 85％

12、电源电压： 输入：50Hz ， ～ 220V±10％

13、机箱尺寸: 高×宽×深 73×150×160 mm

四、本款磨音智能测量仪与市场上同类产品相比有如下优势：

1、液晶显示，全中文菜单显示，容易操作

2、产品质量轻巧，安装方便

3、抗电流，电压冲击能力强。

4、频率范围宽，响应特性好；

5、有源滤波，具有选频特性；

6、磨音信号稳定平滑；

7、指向性好，受邻机干扰小；

8、本身有自校准信号，可以进行机内校准；

9、磨音传感器为全密封型，可适用于高湿度、高粉尘条件；

10、与控制计算机联接构成磨机负荷控制系统能提高磨机产量，防止饱磨空磨，减轻工人劳动强度，提高劳动生产率。

五、用户界面及使用介绍：

1、仪器一上电用户即可以看到该仪器名称及型号的显示界面，如下图1-1所示

图1-1 上电初始显示屏

2、经过2秒钟后仪器自动进入测量界面，如下图1-2所示

图1-2 分贝式测量屏显示

3、当用户按下键时，进入设置界面。如右图1-5所示。

其中F0表示百分比形式时的最大值，即当磨里的料位大于满料位的XXXdb时灯光报警。最大可设置为140db，最小为100db。

F1表示百分比形式时的最小值，即当磨里的料位小于满料的XXXdb时灯光报警。最大可设置为140db，最小为100db。

S表示灵敏度，其作用是可以根据不同的磨的现实情况调整        图1-5 设置屏界面显示

使之测量值，最大可设置为999

Y为输出调整，一般由厂家标定，用户不可轻易调整。

在设置界面中，按  ， ， ， 键可以调整光标位置，按 ， 可以改变光标所在位置的数值。

当全部设置完成后，按 键，即保存了刚才的设置，就会按顺序显示如下图1-6几个界面

图A  2秒钟后转至B界面                      图B

图1-6 保存界面

如果在保存过程中出现如图1-7所示的保存不成功界面，则可能的情况有如下几个

（1）    最大值F0〈=最小值F1

（2）    最大值F0〉140db

（3）    最小值F1〉140db

（4）    灵敏度S=000

请用户核查，并重新设置保存。

图1-7 设置错误显示界面

7、设置结束后，按 键即可切换到测量界面。

8、当在测量过程中出现显示如下图1-8所示界面时，

则表示灵敏度S设置过大，请进入设置界面将其减小 并保存，再返回测量界面即可。       图1-8 灵敏度过大显示界面

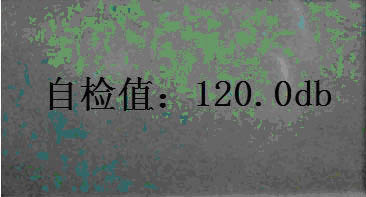

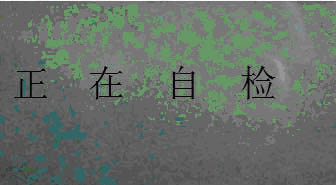

9、如果发现仪器运行不正常，就按下自检键 ，则电路就会进入自检，如下图1-9所示：当最终自检测值显示为20%时，就表示仪器内部电路正常，否则表示电路可能有损坏，如果电路正常仪器仍不能正常使用，用户请不要自行拆动仪器，请及时与厂家联系，我们将尽快给您解决问题。

图A   2秒钟后转至B界面

图B

图1-9 自检值显示界面

附录：

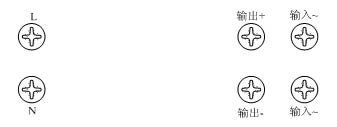

一、后面板接线端子图：

说明：

（1）L，N接220V交流输入

（2）输出+接DCS系统4~20MA电流正输入端

（3）输出-接DCS系统4~20MA电流负输入端

（4）输入~接传感器。

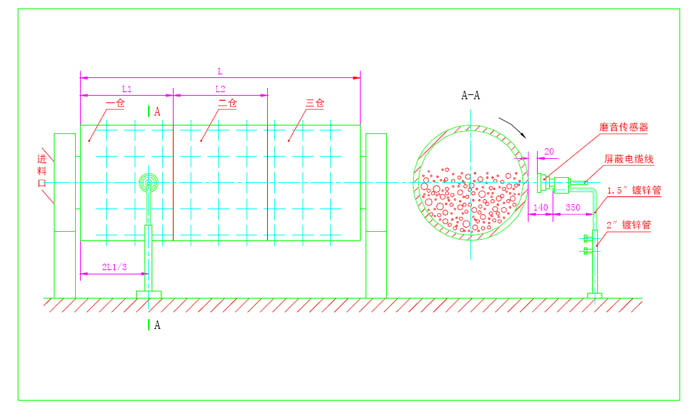

二、安装示意图：
